380V 415V Pre Thiết bị báo tốc độ cao lớp Tấm giấy Ban Dây chuyền sản xuất

Tốc độ lớp cao Tấm giấy Board Pre Press Thiết bị dây chuyền sản xuất

CORRUGATOR - Loại: lớp WJ1800-150-5

GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer

※ đặc điểm kỹ thuật chính của dây chuyền sản xuất

LOẠI: dây chuyền sản xuất WJ150-1800-Ⅱcorrugated giấy bìa

1, Max. chiều rộng của bìa: 1800mm

2, Thiết kế tốc độ: 150mm / phút

3, tốc độ kinh tế: 120-130m / phút

yêu cầu giấy như sau:: nhận xét (nhiệt độ bề mặt của thiết bị không thấp than172 ℃) * giấy cấp không thấp hơn hạng B * độ ẩm giấy: 11% ± 2%

* Giấy lót: 100-250g / m ²
* Giấy gợn sóng: 100-200g / m ²

4, Flute: C, B, E (theo yêu cầu của người sử dụng)

5, yêu cầu hơi:

* Công suất hơi nước: 3000kg / Hr

* Áp suất hơi nước: 1.25Mpa

* Làm việc áp suất hơi: 0.8-1.1Mpa

6, điện: 380V 50Hz 3 pha

7, tổng công suất: khoảng 180KW làm việc yêu cầu năng lượng: khoảng 140KW (tốc độ)

8, cửa hàng làm việc theo yêu cầu: 80m x 15m x 8m (theo bản vẽ móng)

hướng 9, giấy: theo yêu cầu của người sử dụng

Người dùng chuẩn bị phụ tùng

1, nồi hơi: 3000kg / Hr hơi nồi hơi áp lực một bộ ống 1,25 Mpa hơi

2, máy nén khí, ống dẫn khí, ống keo

3, năng lượng điện, cáp điện và đường ống từ điện chính đến tủ điều khiển

4, nước, đường ống nước và thùng nước

5, nền tảng của nước, năng lượng điện và không khí

6, giấy, tinh bột, soda ăn da và borax

7, máy dầu, bôi trơn dầu và kem, dầu thủy lực.

8, phòng khách và ban cho các kỹ sư lắp đặt và lao động để cài đặt.

Thủy lực Mill cuộn Đứng

Phanh khí nén và ly hợp lò xo

Thông số kỹ thuật:

Máy Giới thiệu:

* Loại Swing.

* Max. giấy cuộn dia .: 1500mm

chiều dài: 900-1800mm

* Các bộ phận kẹp giấy cuộn, di chuyển cánh tay phải-trái, lên xuống và xoay cuộn giấy được thủy lực vận hành.

* Hỗ trợ hai con lăn giấy trong khi chờ đợi, một người đang làm việc, và một là cho LINH KIỆN.

* Chấp nhận "Mùa xuân ly hợp".

* Giấy căng thẳng kiểm soát bởi vận hành bằng khí phanh đĩa, thiết lập sự căng thẳng một cách dễ dàng.

bộ sấy

Thông số kỹ thuật:

Máy Giới thiệu:

* Mài chính xác và mạ crôm bề mặt con lăn sưởi ấm và quấn con lăn, mịn màng và sáng.
* Lăn sưởi có chính sản phẩm nhà sản xuất chuyên nghiệp, thông qua các quốc gia văn bản nồi áp suất.

* Hệ thống sưởi ấm con lăn và con lăn bọc thông qua mạ điều trị.

* Góc bọc cơ giới có thể phù hợp với tốc độ khác nhau; Chính xác sấy sơ bộ kết quả có thể được điều chỉnh, khu vực sấy sơ bộ được điều chỉnh bằng động cơ điện

* Lăn Gói: 2sets, một con lăn sửa chữa, và một khác lăn nổi.

* Chấp nhận cấu trúc con dấu con bướm trên hai bên, tiết kiệm hơi nước và nâng cao hiệu quả sưởi ấm.

* Chấp nhận phương pháp hàn đặc biệt, theo trước hết là phương pháp niêm phong cấp ở Trung Quốc, thông qua Trung Quốc niêm phong văn bản, với giấy chứng nhận.

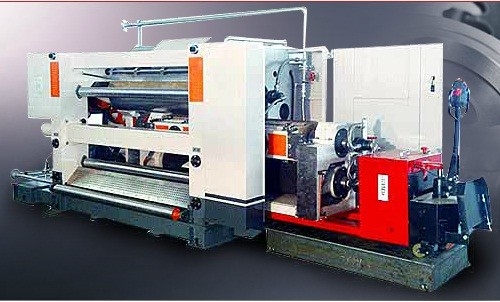

High Speed ​​ngón Loại Độc Facer SF 320C

* EASY ĐỔI sáo

* HỆ THỐNG MÀN HÌNH CẢM ỨNG KIỂM SOÁT

* CƠ GIỚI ADJUST UNIT KEO VÀ KIỂM SOÁT INVERTER

* Hệ thống điều khiển Gimbal. thiết bị cá nhân hộp loại ổ đĩa

Thông số kỹ thuật:

Máy Giới thiệu:

- DesignSpeed: 150m / phút

- Con lăn Tấm: φ320mm

- Ngón chân không kiểu hút Facer duy nhất, các con lăn nếp gấp trên và dưới được làm bằng thép hợp kim 48CrMo, điều trị khó khăn, độ cứng trên HRC58o-60o. Các bề mặt được xử lý tốt bằng cách xay và mạ crom.

- Upper và con lăn sóng thấp hơn là đơn vị tập hợp, cả nhóm lăn sóng có thể di chuyển và thay thế nhanh chóng, thay đổi loại sáo một cách nhanh chóng.

- Phần Keo là đơn vị tập hợp, toàn bộ phần có thể được di chuyển bằng cách theo dõi, tiết kiệm thời gian bảo trì.

- Động cơ chuyển đổi tần số như là ổ đĩa chính, hộp số độc lập kết nối với ba trục gimbal, Inverter để thực hiện bước dưới tốc độ quy định cho tiết kiệm năng lượng, và để giữ cho một kết nối truyền thông cho quản lý sản xuất

- Dầu đắm mình loại bôi trơn để giảm tiếng ồn tiếp tục chạy ổn định, kéo dài tuổi thọ sử dụng của thiết bị.

- Áp dụng keo chiều rộng cơ giới phân chia để phù hợp với chiều rộng giấy. động cơ chạy nhàn rỗi cho cuộn keo bôi tránh keo khô. Điều chỉnh khoảng cách giữa keo con lăn và lăn bác sĩ bằng điện hoặc bằng tay là tùy chọn, kỹ thuật số đọc ra cho khoảng cách giữa cuộn keo và cuộn bác sĩ là tùy chọn.

- Điều chỉnh con lăn nếp gấp, con lăn áp lực, và con lăn keo bằng hệ thống khí nén.

- Với bộ sấy cho giấy lót và thiết bị phun hơi nước cho giấy vừa

- Mang cho con lăn sóng và áp lực con lăn áp dụng nhiệt độ cao mỡ bôi trơn để giữ chạy ổn định và bền vững.

Qua cầu đầu

- Căng thẳng chân không điều khiển điện kiểm soát cách giấy

GM-C Duplex gluer máy (PLC và màn hình cảm ứng hệ thống)

* CƠ GIỚI ADJUST UNIT KEO VÀ KIỂM SOÁT INVERTER

Đặc điểm kỹ thuật:

Máy Giới thiệu:

- Độ chính xác cao cuộn khắc bôi đảm bảo thống nhất áp dụng keo và tiêu thụ ít keo

- Nhấn kiểu con lăn với hiệu quả sản xuất cao, điều khiển khí nén, dễ dàng và nhanh chóng để hoạt động.

- Hệ thống nạp keo tự động lưu thông được áp dụng để tránh keo nộp lưu chiểu

- Độc lập lái xe điều khiển động cơ biến tần.

- Các thiết bị tự sấy sơ bộ tăng tốc keo gel và tạo ra một mối keo mạnh

HEAVY DOUBLE cái tát tai

Thông số kỹ thuật:

Máy Giới thiệu:

* Hệ thống sưởi ấm tấm: 1900mm (L) × 600mm (W) x 180mm (H) × 16pcs

Được làm bằng thép tấm, tấm đánh bóng.

* Ống hơi cho tấm sưởi, chia thành 6 phần tương ứng.

* Nhiệt độ nóng cho mỗi phần có thể được kiểm soát một cách độc lập.

* Đối với việc điều chỉnh độ căng của dây bông trên với: một bộ thiết bị điều chỉnh khí nén,

Air xi lanh: dia.160mm x 250mm đột quỵ.

* Đối với việc điều chỉnh độ căng của dây bông thấp hơn với: một bộ hướng dẫn của điện điều chỉnh.

* Đối với hướng dẫn vành đai bông trên với: một bộ thiết bị điều chỉnh điện.

- DRIVER OLLSTAND 1bộ

* Lăn trên: dia.640mm × 1900mm (L) được bao bọc bởi mặc-chống asbesto scloth.

* Lăn dưới: dia.640mm × 1900mm (L) được bao bọc bởi mặc-chống vải amiăng.

* Bông đai kẹp lăn: dia.320mm × 1900mm (L) × 2pcs Một con lăn từng cho trên và dưới, được bao bọc bởi mặc-chống vải amiăng.

* Hệ thống bôi trơn Dip-thức ăn cho hộp số.

- BÔNG BELT 1bộ Độ dày 10mm Max. Nhiệt độ làm việc 220 C.

BLADE MỎNG tước ghi bàn

ĐẶC ĐIỂM KỸ THUẬT

Máy Giới thiệu:

- Loại máy này là đặc biệt cho các dây chuyền lắp ráp thay vì các loại cũ số rác rmachine.

- Đảm bảo đồng bộ hóa đang chạy với các dây chuyền lắp ráp

- Để rạch mặt thùng carton gọn gàng, thẳng, mượt mà và không crushable.

- Các cánh có thể được mài nhọn hoặc bằng tay hoặc tự động.

- Mỗi lưỡi cắt có thể được điều khiển riêng.

- Màn hình màn hình cảm ứng đầy màu sắc, dễ vận hành và giám sát trực quan.

- Tự động chống sai lệch, toàn bộ máy có thể được di chuyển trái và bên phải để giảm chất thải nhiều hơn nữa

TÙY CHỌN:

NC tước ghi bàn (Computerized) -Toàn điều khiển động cơ servo và servo

- Thiết lập tức thì: động cơ cá nhân lái xe mỗi lưỡi và bánh xe trong thiết lập - thay đổi thứ tự tự động có thể được thực hiện với cầu thủ ghi bàn máy tước - công cụ bằng máy tính thiết lập dung lượng lưu trữ -999 đơn đặt hàng

- Động cơ lệch web chỉnh hoặc điều khiển tự động di ảnh web (đánh dấu khe ---- cho dây chuyền sản xuất pre-in)

- Hệ thống công cụ bôi trơn tự động - Tự động lưỡi - nghiền thiết bị

- Tự động đồng bộ hóa với các dòng với sự hỗ trợ của hệ thống giám sát máy tính điều khiển PLC

- Động cơ cũng như công cụ thiết lập chính - lên động cơ được kiểm soát tần số biến

- Lưỡi mỏng, W6 hoặc hợp kim cứng G8, xử lý nhiệt có độ cứng hơn 62HRC - Surface chrome cứng - mạ bánh điểm

- Các bộ phận điện là TE (Mỹ), OMRON (Đức), SIEMENS (Đức) hoặc FATEK (Đài Loan)

- Nam giới sang nữ rofile điểm - Máy hủy tài liệu với bên thiết bị hút cắt độc - Zeros corer

DOUBLE NC xoắn QUA CUTTER

BẢNG ĐIỀU KHIỂN

Máy Giới thiệu:

- Máy có tốc độ 150m / phút.

- Chiều dài cắt: 500mm-9999mm.

- Cắt chính xác: ± 1mm.

- Sử dụng máy bơm dầu độc lập và bộ lọc phối hợp hai nhóm ống đồng để phân phối ở vị trí bánh răng khác nhau cho dầu, dầu bôi trơn và làm mát.

- Cơ cấu dao xoắn ốc, loại nhìn thấy con dao răng, giảm cắt tắc nghẽn, tiếng ồn thấp.

- Điều trị cân bằng: chất lượng cao hợp kim thép cho lưỡi nửa, giúp giữ nó ổn định tốt.

- Bánh Sun-hình báo chí tông ở phía trước và phía sau băng tải. Việc vận chuyển ổn định và thậm chí với áp, tránh ách tắc gây ra hoặc phá vỡ các tông.

- Đây là loại Cut-off chỉ tiêu thụ một năng lượng thứ ba so sánh với các máy cắt thông thường có kết cấu đặc biệt của nó.

- Chính xác và điều chỉnh trên bánh khoảng cách đảm bảo dao cạnh gờ nối chính xác. Chạy balanceable.

- Hệ thống máy tính để giữ trật tự. Man-máy hệ thống hội thoại NC. Tự động điều chỉnh các cắt giảm tốc độ bằng cách đặc tả các tông và phù hợp. Màn hình hiển thị thông điệp sản xuất khác nhau. Tham khảo ý kiến, sửa đổi, bổ sung siêu và hủy bỏ lệnh có thể được thực hiện trong thời gian máy chạy.

- Đức Phục vụ hệ thống kiểm soát bên trong của tủ, để giữ máy luôn chạy nhanh và ổn định

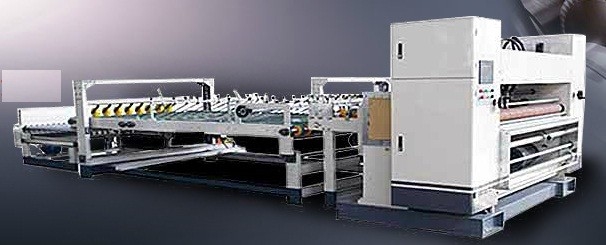

Đôi giấy tờ giao hàng

MÁY TÍNH TÍNH TỰ ĐỘNG

Keo Làm hệ thống

Thông số kỹ thuật: máy trộn ngang: 1 bộ, 950L Carrier nồi: 1 bộ, 350L Keo làm nồi kho: 1 bộ, 1000L nồi lưu trữ đơn cái tát tai: 2 bộ (dây chuyền sản xuất 5 lớp) Độc cái tát tai vận chuyển keo nồi: 2 bộ (5 lớp sản xuất dòng) Dán máy nồi kho: 1 bộ nồi vận chuyển máy Dán: 1 bộ

Máy Giới thiệu:

1. Cung cấp tinh bột kết dính cho máy cái tát tai đơn và máy dán. Tự động loại rác.
2. máy trộn ngang có thể confects keo và tàu sân bay chính keo và sau đó trộn chúng đủ với khối lượng lớn.
3. bơm keo vận chuyển keo từ keo làm cho nồi lưu trữ, cung cấp đủ keo cho mỗi cái tát tai đơn và máy dán.
4. Các nồi lưu trữ và cung cấp tất cả các nồi được trang bị với thiết bị trộn, ngăn ngừa keo từ quỹ.
   5 Keo làm phần bao gồm Carrier nồi, nồi chính, nồi lưu trữ, cung cấp máy bơm và bơm trở lại
   6. Chấp keo cung rác tự động, thặng dư keo trở lại vào nồi keo, kiểm soát mức độ keo tự động, sự trở lại được bơm vào nồi lưu trữ với tự bơm, làm tự động tự vòng tròn, tránh keo gel và củng cố trong chảo keo.

7. Sau khi sản xuất xong, trở về keo dư thừa để dán nồi cho thời gian tiếp theo để sử dụng.

8. cung cấp Nhà sản xuất dán làm cho phương pháp.

Nội Điện Hệ thống kỹ thuật: điện làm việc: 380V, điện điều khiển 50Hz: 220V, 50Hz có thể theo người mua địa phương để điều chỉnh, thông qua tiêu chuẩn sản phẩm điện địa phương. Giới thiệu hệ thống:

1. Kiểm soát phần chính bao gồm máy Facer duy nhất, cái tát tai đôi, mỏng slitters lưỡi corer, NC cắt; thực hiện điều khiển phối hợp toàn bộ dây chuyền sản xuất

2. Kiểm soát khí nén và điều khiển điện bao gồm đảm bảo tiến bộ kỹ thuật kiểm soát toàn bộ dòng của.

3. Mỗi nhóm máy chủ có kiểm soát độc lập và phối hợp điều khiển hai hệ thống, có thể đáp ứng các yêu cầu khác nhau trong riêng operateor kết hợp hoạt động. Dễ dàng cho hoạt động.

4. Dây chuyền sản xuất được trang bị hệ thống báo động, phối hợp công việc giữa các nhà khai thác.

5. Mỗi máy chủ có thể chỉ cho riêng tốc độ làm việc của máy khác.

Hệ thống hơi nước bên trong (ống bên trong) Đặc điểm kỹ thuật: Nồi hơi: 3 tấn (nồi hơi và đường ống hơi chính từ lò hơi xưởng byuser) Nồi hơi Max áp: 1.3 Mpa làm việc áp lực: 1,0-1,1 Mpa ống nhiệt độ dòng bên trong: 160-210 C. đường kính ống cho nhập cảnh và xuất cảnh: 48mm, 32mm Giới thiệu hệ thống:

1. nguồn nhiệt cung cấp cho dây chuyền sản xuất, đảm bảo nhiệt độ và độ ổn định áp lực.

2. Mỗi nhóm hơi nước máy cung cấp riêng biệt độc lập, dễ dàng điều chỉnh và tiết kiệm năng lượng.

3. Điều chỉnh áp lực để kiểm soát nhiệt độ làm việc, với đồng hồ để xem chi tiết.

4. Mỗi đơn vị thoát nước với thiết bị đổ, làm mát sau khi sản xuất xong.

5. Mỗi ống thông qua đường ống thép liền mạch, đảm bảo an toàn trong sản xuất.

6. Mỗi ống bề mặt sơn mài sơn chống gỉ và bột nhôm, làm điều trị vết đinh.

Lắp đặt và đào tạo:

- 20 ngày đối với cài đặt, người bán sẽ cử 1-2 kỹ sư nhà máy của người mua để cài đặt các dây chuyền sản xuất bìa carton.

- 15 ngày đối với hành đào tạo

- Các xe nâng, điện lực, cáp điện từ maine lectric tủ điều khiển cho tủ điều khiển dây chuyền sản xuất các tông sóng nên gấu dao động bởi người mua.

- Nồi hơi hơi nước nóng sẽ được sắp xếp bởi người mua trước khi cài đặt.

Nền tảng:

- Vẽ Foundation sẽ được gửi đến người mua sau khi nhận được thanh toán trước.
