Nguồn gốc:
Nam Kinh, Trung Quốc
Hàng hiệu:
DIAMOND
Chứng nhận:
CE, ISO 9002
Số mô hình:
DH-2512-2200T
Liên hệ chúng tôi
Máy cắt laser với máy phát dòng chảy nhanh 1000/100 / 2200W Tốc độ 1,8M / phút để làm khuôn
Dòng sản phẩm máy cắt laser:
Cấu hình chi tiết và thông số máy cắt laser
1. Máy công cụ áp dụng thiết kế cấu trúc giàn, giúp máy công cụ ổn định và đáng tin cậy hơn, đồng thời có kích thước nhỏ.
2. Máy cắt laser chuyển mạch tự động kim loại và phi kim loại, thực sự nhận ra một máy cho nhiều mục đích sử dụng.
3. Sử dụng trục vít bi chính xác và thanh dẫn tuyến tính làm yếu tố truyền động, độ chính xác cao, tốc độ nhanh, tốc độ chạy tối đa (không tải) 24m / phút, độ chính xác định vị ± 0,03mm / m, độ chính xác định vị lặp lại ± 0,01mm.
4. Sử dụng hệ thống điều khiển số đặc biệt laser PA, kết hợp laser và hệ thống điều khiển máy công cụ thành một.Với sự phát triển của HMI, CNC và PLC, theo phương pháp tiên tiến nhất trên thế giới, sử dụng WINDOWS làm nền tảng vận hành, máy cắt định hướng laser được phát triển độc lập Hệ điều hành của máy tích hợp chức năng điều khiển năng lượng độc quyền cắt laser, chức năng vận hành máy, chức năng vận hành laser, thư viện quy trình cắt của chuyên gia, chẩn đoán từ xa và các chức năng khác.
5. Được trang bị phần mềm lập trình tự động CAD / CAM chuyên dụng và phần mềm lồng tự động, thuận tiện cho việc vẽ và lập trình trong sản xuất, tiết kiệm nguyên liệu đến mức tối đa, tùy chỉnh các chức năng đặc biệt của quá trình cắt.
6. Hệ thống loại bỏ bụi đồng thời cho các khu vực phía trên và phía dưới được áp dụng.Chất thải cắt được thả từ phễu vào xe thải, thuận tiện cho người vận hành làm vệ sinh thường xuyên.
Máy cắt laser model: HY-2512-S2200
tối đakích thước cắt |
2500 × 1250 | mm |
Trục X | 2550 | mm |
Trục Y | 1250 | mm |
trục Z | 100 | mm |
Độ chính xác vị trí trục X và Y |
± 0,03 / m | mm |
Độ chính xác lặp lại vị trí X và Y | ± 0,02 / m | mm |
Bảng tối đatốc độ di chuyển | 24 | m / phút |
Máy phát điện | Sức mạnh khác nhau | |
Cách di chuyển | Máy kiểu giàn cố định, cấu trúc ánh sáng hỗn hợp | |
Đường lái xe | Vít bi chính xác + dẫn hướng tuyến tính | |
Sự bảo vệ an toàn | Bảo vệ hoàn toàn vùng cắt |
Với bảo vệ khóa liên động an toàn toàn diện |
Hệ thống CNC | PA |
Nhập khẩu từ Đức (không phải của Hans laser sản xuất tại Trung Quốc) |
Bảo vệ chống va chạm đầu cắt |
Bảo vệ cơ chế trục Z | |
Khác |
Thải khói và bụi | |
Xe đẩy thu gom phế liệu | ||
Tủ điện điều khiển được thiết kế kín chống bụi và ẩm | ||
Ánh sáng khu vực làm việc | ||
Ruy băng cảnh báo công việc | ||
Các chức năng mở rộng | Phần mềm và giao diện phần cứng chung được dành riêng cho quá trình sản xuất thông minh tiếp theo | |
Phương pháp cài đặt laser |
đã sửa |
Khung giường |
Hàn xen kẽ, ủ toàn bộ lò. |
Hệ thống CNC |
Hệ thống CNC hiệu suất cao laser PA của Đức Thành phần: (1) với màn hình phẳng 15 inch màu (2) Chức năng điều chỉnh khoảng cách bên trong (3) Chức năng đọc trước thích ứng (4) Công nghệ điều chỉnh thích ứng tiên tiến (5) Chức năng điều khiển năng lượng laser |
Ổ đĩa servo | Yaskawa |
Vít nối đất chính xác | Hệ thống bôi trơn và bảo vệ đường ray THK của Nhật Bản |
Hướng dẫn tuyến tính | Hướng dẫn bi tuyến tính chính xác THK của Nhật Bản |
Ổ đỡ trục |
Vòng bi góc lực đẩy chính xác NSK Nhật Bản |
Đầu cắt laser | Thiết kế độc lập với chức năng đặc biệt để kéo dài tuổi thọ của thấu kính hội tụ |
Các thành phần khí nén |
SMC nhập khẩu, Airtac Thành phần: (1) Van giảm áp (2) Van tiết lưu, van một chiều, van bi (3) Rơ le áp suất (4) Xi lanh (5) Van điện từ (6) Ba phần chính của khí nén Ba hệ thống chuyển đổi khí tự động, được điều khiển trực tiếp bởi thư viện quy trình, hệ thống cắt áp suất cao |

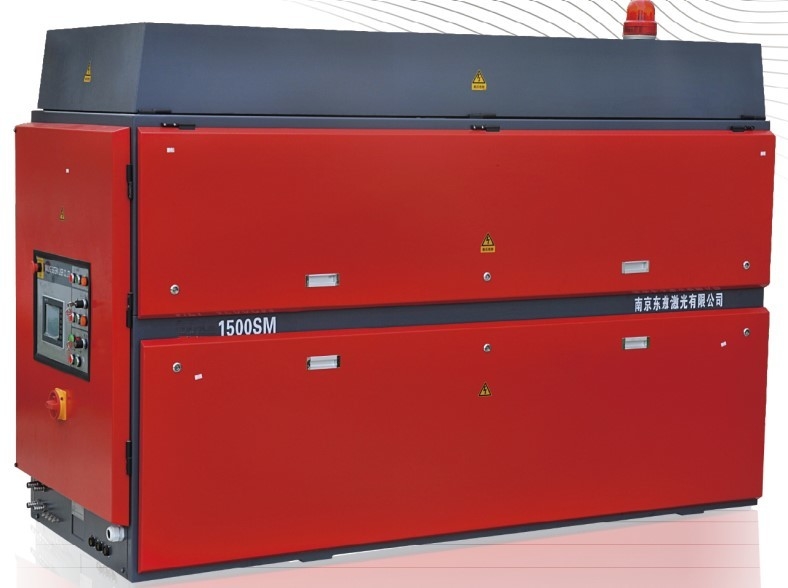

1) Cấu trúc bên trong của máy laser CO2 công nghiệp DH-2200W nhỏ gọn hơn và kích thước nhỏ, tạo điều kiện thuận lợi cho việc lắp đặt toàn bộ máy.
2) Máy bơm Roots nhập khẩu có ưu điểm là kích thước nhỏ, hiệu suất ổn định, hệ thống bảo vệ hoàn hảo và có thể làm việc ở tần số cao hơn.
3) Công nghệ chuyển mạch kỹ thuật số hoàn toàn độc đáo kích thích cung cấp điện, hiệu quả cao, kích thước nhỏ, tiêu thụ nội bộ nhỏ, không làm mát bằng nước, tiết kiệm điện và chi phí vận hành thấp.Thiết kế nguồn điện chuyển mạch mô-đun, bảo vệ ngâm trong dầu cho phần điện áp cao.Giải pháp rất tốt cho vấn đề cách nhiệt.Mỗi kênh có thể hoạt động độc lập trong kiểm soát.
4) Khung đỡ khoang cộng hưởng được sản xuất theo công nghệ của công ty Đức có độ ổn định tốt và không ẩn chứa nguy cơ tia lửa áp suất cao.Không cần thiết phải căn chỉnh các ống phóng điện và điện cực để bảo trì và thay thế.
5) Bộ phận khí tiên tiến được sử dụng để tự động điều chỉnh lượng khí hỗn hợp thông qua nguồn điện và sau đó chảy vào vùng đệm và sau đó đi vào khoang.Có sạc nhanh, bơm nhanh và các điều khoản năng lượng mặt trời.
6) Tính ổn định nhiệt tuyệt vời Thiết kế của khoang cộng hưởng bảo vệ tất cả các thấu kính trong khoang, giúp ống kính có tuổi thọ lâu hơn và đảm bảo công suất và độ ổn định của chế độ laser.Ngoài ra, khoang có cấu tạo đơn giản, dễ dàng căn chỉnh, hệ số an toàn cao.
màn biểu diễn | Tham số |
chiều dài sóng | 10,6um |
Định mức đầu ra năng lượng | 1500W |
Công suất đầu ra Max. | ≥1600W |
Nguồn điện đầu ra ổn định | ≤ ± 2% liên tục |
Phạm vi điều chỉnh công suất đầu ra sóng liên tục | 20w ~ tối đa |
Kích thước điểm | 18mm |
cách thức | TEM10 *Phân cực tuyến tính 45 ° so với mặt phẳng ngang |
Có thể điều chỉnh dải tần số xung | 0—1KHz |
Khoảng điều chỉnh độ rộng xung | 100us — CW |
Nguồn cấp | AC 380V ± 5%, 50Hz 3 pha, nối đất, 18KVA |
Nước làm mát |
50L / phút, 0,4—0,5Mpa, 20 ℃ Nhiệt độ tối thiểu phải trên điểm sương Tạp chất rắn: ≤50um Độ cứng nước tối đa: 15 độ (tiêu chuẩn Đức) |
Nhiệt độ môi trường xung quanh | 12 ℃ —30 ℃ |
độ ẩm môi trường | ≤75 % |
Tiêu thụ khí đốt |
≤35NL / h Độ tinh khiết: 99,996 % Giảm tiêu thụ khí nếu công suất đầu ra giảm |
Giao diện làm việc bên ngoài của trạng thái làm việc laser và hệ thống điều khiển bên ngoài nguồn điện | Tín hiệu chuyển mạch kỹ thuật số |
Công suất đầu ra điều khiển bên ngoài | Tín hiệu tương tự 0-10V |
Cùng một chỉ dẫn đường đi ánh sáng | Đúng |
Cách làm việc | (CW), (GatedPulse) |
Dịch vụ đào tạo và kỹ thuật
Bảo hành 1 năm
Trong thời gian bảo hành, nếu sản phẩm hợp đồng bị hư hỏng hoặc không thể hoạt động bình thường do quá trình sản xuất và nguyên vật liệu của chúng tôi, chúng tôi sẽ có trách nhiệm sửa chữa sản phẩm hợp đồng miễn phí.Thời gian bảo hành là 12 tháng kể từ ngày nghiệm thu sản phẩm theo hợp đồng cuối cùng hoặc 13 tháng kể từ ngày giao hàng (ai đến trước được phục vụ trước). là vật tư tiêu hao bình thường trong công việc hàng ngày, không phụ thuộc vào thời gian bảo hành.
Giá trên chưa bao gồm chi phí vận chuyển quốc tế và vé máy bay quốc tế cho kỹ thuật viên.Nếu ống laser cần được thay thế trong thời gian bảo hành một năm của toàn bộ máy, chúng tôi chịu trách nhiệm về chi phí vận chuyển trong nước và chi phí vận chuyển quốc tế do khách hàng thanh toán.
HY-2512-S1000 / 1500/2200 Các thành phần cơ bản:
Phần máy chính: một máy công cụ và một máy phát laser
Phụ kiện:
một máy làm lạnh laser,
một bộ quạt hút và đường ống,
một tập hợp các bộ lọc chính xác,
một bộ khung điều chỉnh laser hai chiều,
một bộ hệ thống dẫn hướng ánh sáng bên ngoài,
một bộ điều chỉnh 75 kW và các phụ kiện nhỏ khác
Danh sách các thành phần chính của laser (LỚP HÀNG ĐẦU)
Không. | Tên | nhà chế tạo | Quốc gia |
Turbopump | CỔNG | nước Đức | |
Bơm chân không | LEYBOLD | nước Đức | |
Tấm kết thúc điều chỉnh khoang cộng hưởng | Công nghệ ROFIN-SINAR | nước Đức | |
PLC | DELTA / HITECH | Đài loan | |
Quạt lồng sóc | nước Đức | ||
Đầu dò nguồn điện | ĐÃ NHẬP KHẨU | ||
Màn hình cảm ứng | DELTA / HITECH | Đài loan | |
Ống kính và gương | II-VI | Hoa Kỳ | |
Chuyển đổi nguồn điện | Công nghệ ROFIN-SINAR | nước Đức |
